میرین گریڈ میڈیم اور ہیوی پلیٹ

سانہے اسٹیل میرین گریڈ میڈیم اور ہیوی پلیٹ

سانھے اسٹیلچین میں میرین گریڈ میڈیم اور ہیوی پلیٹ بنانے والا اور سپلائر ہے۔ گریڈ، اثر طبقے اور طبقاتی سماج کی انکوائری کے مرحلے پر تصدیق کی جاتی ہے۔ تصدیق شدہ تھرو تھکنیس ٹیسٹنگ، شاٹ بلاسٹنگ اور شاپ پرائمنگ کے ساتھ Z-ڈائریکشن گریڈ دستیاب ہیں، اور دستاویزات بعد میں لوڈ کرنے سے پہلے تیار کی جاتی ہیں۔ ہر کھیپ میں اثر توانائی کے نتائج کے ساتھ مل ٹیسٹ سرٹیفکیٹ ہوتے ہیں، اور کلاس سوسائٹی سرٹیفیکیشن کے علاوہ فریق ثالث کے معائنے کا اہتمام کیا جا سکتا ہے۔ دہرائے جانے والے پروگراموں کے لیے ایک ہی گریڈ اور رولنگ روٹ رکھا جاتا ہے، اس لیے منظور شدہ ویلڈنگ کے طریقہ کار درست رہتے ہیں۔

یہ مواد کیا ہے اور قواعد کیوں اہم ہیں۔

میرین گریڈ میڈیم اور ہیوی پلیٹ سٹرکچرل اسٹیل ہے جو ہلوں، ڈیکوں، آف شور پلیٹ فارمز اور بندرگاہ کے ڈھانچے کے لیے مخصوص ہے۔ یہ ایک مختلف لیبل والی عام ساختی پلیٹ نہیں ہے۔ گریڈ سسٹم درجہ بندی سوسائٹی کے قوانین، اثر ٹیسٹ کے درجہ حرارت اور یارڈ استعمال کرنے والی ویلڈنگ کی شرائط سے منسلک ہے، اور ان اصولوں کے خلاف پلیٹ کو قبول یا مسترد کر دیا جاتا ہے۔

دو ماحول تصریح چلاتے ہیں۔ سمندر مسلسل نمک کی نمائش اور سائیکلک لہروں کی لوڈنگ دیتا ہے، جو کہ سنکنرن اور تھکاوٹ کا مسئلہ ہے۔ یارڈ موٹے حصوں پر ہائی ہیٹ ان پٹ ویلڈنگ دیتا ہے، جو کہ ایک میٹالرجیکل مسئلہ ہے: ایک پلیٹ جو مضبوط ہے لیکن ویلڈنگ کی گرمی کے لیے حساس ہے گرمی سے متاثرہ زون میں اس کی تناؤ کی طاقت سے قطع نظر ٹوٹ جائے گی۔

چینی پیداوار عام طور پر کلاس سوسائٹی کی منظوری کے ساتھ شپ ہل اسٹرکچرل اسٹیل کے لیے GB/T 712 کی پیروی کرتی ہے، اور متعلقہ بین الاقوامی درجات ASTM A131 ہیں اور Lloyd's Register, ABS, DNV, BV اور NK کے اصولی تقاضے ہیں۔ ان میں سے کون سا لاگو ہوتا ہے اس کا فیصلہ یارڈ اور فلیگ اسٹیٹ کے ذریعہ کیا جاتا ہے، اور اسے رولنگ کے بعد انکوائری کے مرحلے پر بتایا جانا چاہئے۔

امپیکٹ کلاسز اور سروس کا درجہ حرارت

گریڈ میں خط اثر ٹیسٹ کے درجہ حرارت کو نشان زد کرتا ہے، اور عام طور پر یہی فیصلہ کرتا ہے کہ پروجیکٹ کون سی پلیٹ استعمال کرسکتا ہے۔

امپیکٹ انرجی کی ضروریات گریڈ کے ساتھ بڑھتی ہیں اور ان کی تصدیق ہر بیچ پر Charpy V-notch ٹیسٹنگ سے ہوتی ہے، جس کے نتائج سرٹیفکیٹ پر درج ہوتے ہیں۔ برف یا موسم سرما کی خدمت میں کام کرنے والے پروجیکٹ کے لیے، D اور E گریڈ کے درمیان فرق ایک ایسے ڈیزائن کے درمیان فرق ہے جو قبول کیا جاتا ہے اور ایک ایسا نہیں ہوتا ہے۔

TMCP، کم کاربن ایکوئیلنٹ اور ہائی ہیٹ ان پٹ ویلڈنگ

سانہے کی میرین پلیٹ کو اکیلے نارمل کرنے کے بجائے تھرمو مکینیکل کنٹرولڈ پروسیسنگ کے ذریعے۔ رولنگ ٹمپریچر اور کنٹرولڈ کولنگ کا استعمال اناج کے ڈھانچے کو بہتر بنانے کے لیے کیا جاتا ہے، جو کاربن کے مساوی قدر کو کم رکھتے ہوئے مطلوبہ سختی فراہم کرتا ہے۔

یہ صحن کے لئے اہم ہے۔ کم کاربن مساوی پلیٹ ہائی ہیٹ ان پٹ ویلڈنگ کو قبول کرتی ہے، جیسے ڈوبی ہوئی آرک ویلڈنگ اور فلوکس کورڈ آرک ویلڈنگ، سخت گرمی سے متاثرہ زون کے کم خطرے کے ساتھ۔ موٹی ڈیک اور ہل والے حصوں پر، یہ وہی چیز ہے جو یارڈ کو اس کی پیداواری صلاحیت کے مطابق ویلڈ کرنے کی اجازت دیتا ہے، بغیر ویلڈ کے بعد گرمی کے علاج کے اضافی قدم کے۔

موٹائی کی کارکردگی کے ذریعے

جہاں ایک سمندری درجے کی درمیانی اور بھاری پلیٹ کو ایک سخت جوڑ میں ویلڈ کیا جاتا ہے اور اسے تین سمتوں میں روکا جاتا ہے، وہاں لیملر کے پھٹنے کا خطرہ ہوتا ہے: ایک شگاف جو پلیٹ کی سطح کے متوازی طور پر موٹائی کے دباؤ کے تحت کھلتا ہے۔ آف شور نوڈس، ونڈ ٹربائن جیکٹس اور بھاری کنکشن پلیٹیں معمول کے مقامات ہیں۔

ان جوڑوں کے لیے، پلیٹوں کو Z- سمت گریڈ میں ترتیب دیا جاتا ہے جس میں رقبے کی موٹائی میں کمی کی تصدیق ہوتی ہے، عام طور پر Z25 یا Z35۔ پیداوار میں سلفائیڈ کی شمولیت کی شکل کو کنٹرول کرنے کے لیے ویکیوم ڈیگاسنگ اور کیلشیم ٹریٹمنٹ کا استعمال کیا جاتا ہے، یہ طریقہ کار ہے جو موٹائی کی لچک کو کنٹرول کرتا ہے۔ امتحان کا نتیجہ سرٹیفکیٹ پر بیان کیا گیا ہے؛ بغیر ٹیسٹ کے Z35 کے ساتھ آرڈر کی گئی پلیٹ صرف دعویٰ ہے۔

وضاحتیں

ایپلی کیشنز

· جہاز سازی: ہل چڑھانا، ڈیک پلیٹ، کیبن اور بلک ہیڈ سپورٹ ڈھانچے، مشینری فاؤنڈیشن پلیٹس۔ ایک میرین گریڈ میڈیم اور ہیوی پلیٹ آرڈر کلاس قاعدہ کے خلاف حوالہ دیا گیا ہے، جس میں سرٹیفکیٹ پر اثر کلاس درج ہے۔

· آف شور پلیٹ فارمز: جیکٹ کے ڈھانچے، ڈیک پینلز، سپورٹ فریم اور کنکشن نوڈس۔

· آف شور ونڈ: فاؤنڈیشن اور ٹرانزیشن پیس پلیٹ، سپورٹ اسٹیل ورک۔

بندرگاہ اور ٹرمینل کے کام: گھاٹ اسٹیل کے ڈھانچے، ٹریسل، فینڈر اور تصادم کے ڈھانچے۔

· سمندری مشینری: ڈریجر ڈھانچے، کرین کے اڈے، ڈیک کا سامان سپورٹ کرتا ہے۔

دستاویزات، معائنہ اور ترسیل

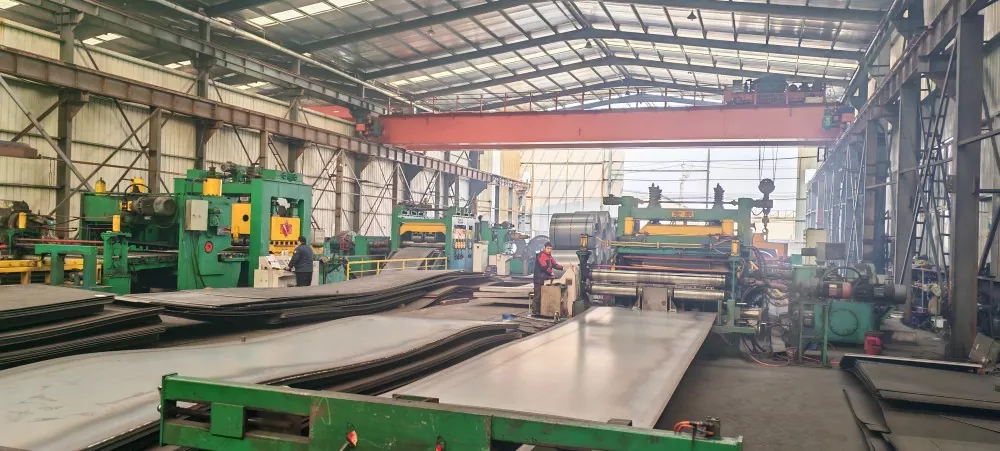

ہر کنسائنمنٹ مل ٹیسٹ سرٹیفکیٹس کے ساتھ بھیجتا ہے جس میں کیمیائی ساخت، مکینیکل خصوصیات اور اثر توانائی کا احاطہ کیا جاتا ہے، کلاس سوسائٹی سرٹیفیکیشن کے ساتھ جہاں معاہدہ کی ضرورت ہوتی ہے اور لوڈ کرنے سے پہلے تیسرے فریق کا معائنہ دستیاب ہوتا ہے۔ بلٹ اسکریننگ سے لے کر فائنل فنشنگ تک ڈیجیٹل پروسیس سسٹم کے ذریعے پروڈکشن کی نگرانی کی جاتی ہے، اس لیے پروسیس ڈیٹا کو بیچ میں ٹریس کیا جا سکتا ہے۔ میرین گریڈ میڈیم اور ہیوی پلیٹ کنسائنمنٹ کے لیے، اثر توانائی کے نتائج کو سرٹیفکیٹ پر پرنٹ کیا جاتا ہے بجائے کہ خلاصہ کیا جائے۔

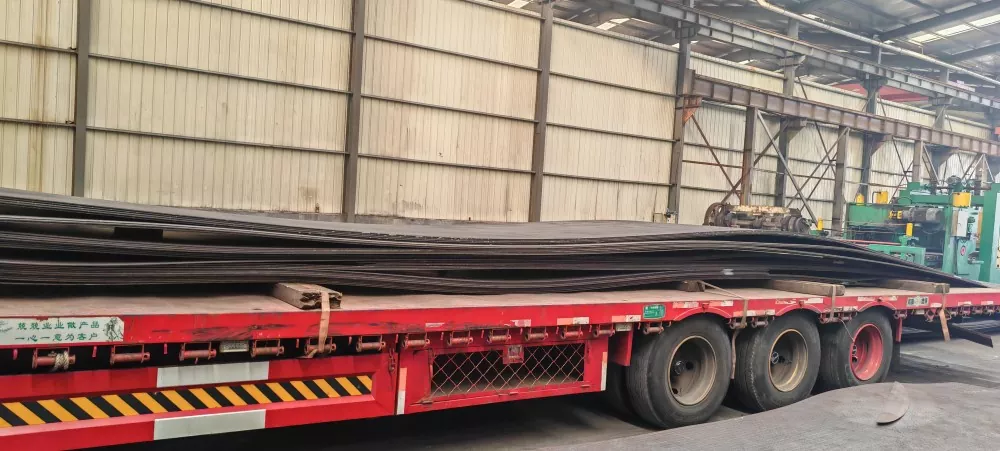

پلیٹ کو ہاٹ رولڈ بلیک سپلائی کیا جاتا ہے، یا شاٹ بلاسٹ اور پینٹ کیا جاتا ہے جہاں یارڈ پرائمڈ میٹریل کو ترجیح دیتا ہے۔ معیاری اسٹاک بحری جہاز 7-15 دنوں میں؛ رولڈ یا تصدیق شدہ آرڈرز گریڈ اور مقدار کے لحاظ سے 15-35 دن چلتے ہیں۔

اکثر پوچھے گئے سوالات

کون سا سمندری گریڈ بتانا چاہیے؟

برتن یا ڈھانچے کے لیے طبقاتی معاشرہ اس کا فیصلہ کرتا ہے۔ کلاس، سروس کا درجہ حرارت اور ویلڈنگ کے عمل کو بیان کریں، اور ہم عام مقصد کی پلیٹ کے بجائے مماثل گریڈ کا حوالہ دیتے ہیں۔

AH36 اور DH36 میں کیا فرق ہے؟

دونوں 36 کلو گرام کے اعلیٰ طاقت والے میرین گریڈ ہیں۔ AH36 کا اثر 0 C اور DH36 کو -20 C پر ٹیسٹ کیا جاتا ہے، لہذا DH36 کو ٹھنڈی سروس کے لیے منتخب کیا جاتا ہے۔

Z- سمت گریڈ کی کب ضرورت ہے؟

جہاں جوائنٹ پلیٹ کی موٹائی کے ذریعے روکا جاتا ہے، جیسے آف شور نوڈس اور بھاری کنکشن پلیٹس۔ Z25 یا Z35 کو تصدیق شدہ موٹائی ٹیسٹ کے ساتھ آرڈر کیا گیا ہے۔

کیا پلیٹ کو پری بلاسٹ اور پرائمڈ فراہم کیا جا سکتا ہے؟

جی ہاں شاٹ بلاسٹنگ اور شاپ پرائمنگ دستیاب ہیں، جس سے صحن میں کام کم ہو جاتا ہے اور نقل و حمل کے دوران سطح کی حفاظت ہوتی ہے۔

شپمنٹ کے ساتھ کیا دستاویزات آتے ہیں؟

مل ٹیسٹ سرٹیفکیٹس فی بیچ، کلاس سوسائٹی سرٹیفکیٹ جہاں ضرورت ہو، تیسرے فریق کے معائنہ کی رپورٹس اگر حکم دیا جائے، نیز برآمد پیکنگ اور کسٹم دستاویزات۔

آرڈر کرنا

میرین گریڈ میڈیم اور ہیوی پلیٹ کا حوالہ دینے کے لیے، گریڈ اور امپیکٹ کلاس، درجہ بندی سوسائٹی، موٹائی اور سائز، مقدار، سطح کی حالت اور منزل کی بندرگاہ بھیجیں۔ بتائیں کہ Z-ڈائریکشن گریڈ یا پری بلاسٹڈ فنش کی ضرورت ہے۔ رابطہ: Qingdao Sanhe Steel Co., Ltd., No. 1188, Lanzhou West Road, Jiaozhou City, Shandong, China | sales08@sanhesteels.com | +86-13376423291۔
