تشکیل شدہ Q235B ہاٹ رولڈ اسٹیل پلیٹ پر موڑنے والے کریکنگ کا تجزیہ

Q235B گرم رولڈ پٹی ایک عام کاربن ساختی اسٹیل ہے۔ اس میں مہذب لمبائی، طاقت، جفاکشی اور فارمیبلٹی ہے. یہ مواد سٹیمپنگ اور ویلڈنگ کے لیے اچھی طرح کام کرتا ہے، اس لیے فیکٹریاں اسے بڑے پیمانے پر عمارتوں اور پلوں کے لیے مکینیکل پرزے اور اعلیٰ معیاری ویلڈیڈ ساختی اجزاء بنانے کے لیے استعمال کرتی ہیں۔

ہم نے نمونہ بنانے کے ٹیسٹ چلائے لیکن موڑنے کے دوران بڑے پیمانے پر کریکنگ پایا۔ بنیادی وجوہات تلاش کرنے اور کسٹمر کے معیار پر پورا اترنے والے بہتری کے منصوبے بنانے کے لیے، ہماری ٹیم نے پھٹے ہوئے نمونوں کے ٹیسٹ کیے ہیں۔ ہم نے کیمیائی ساخت، پھٹے ہوئے اور برقرار علاقوں کے مائیکرو اسٹرکچرز، فریکچر کی سطح کی شکل، اندرونی شمولیت اور اناج کے سائز کی جانچ کی تاکہ اس بات کی تصدیق کی جا سکے کہ موڑنے والی شگافوں کی وجہ کیا ہے۔

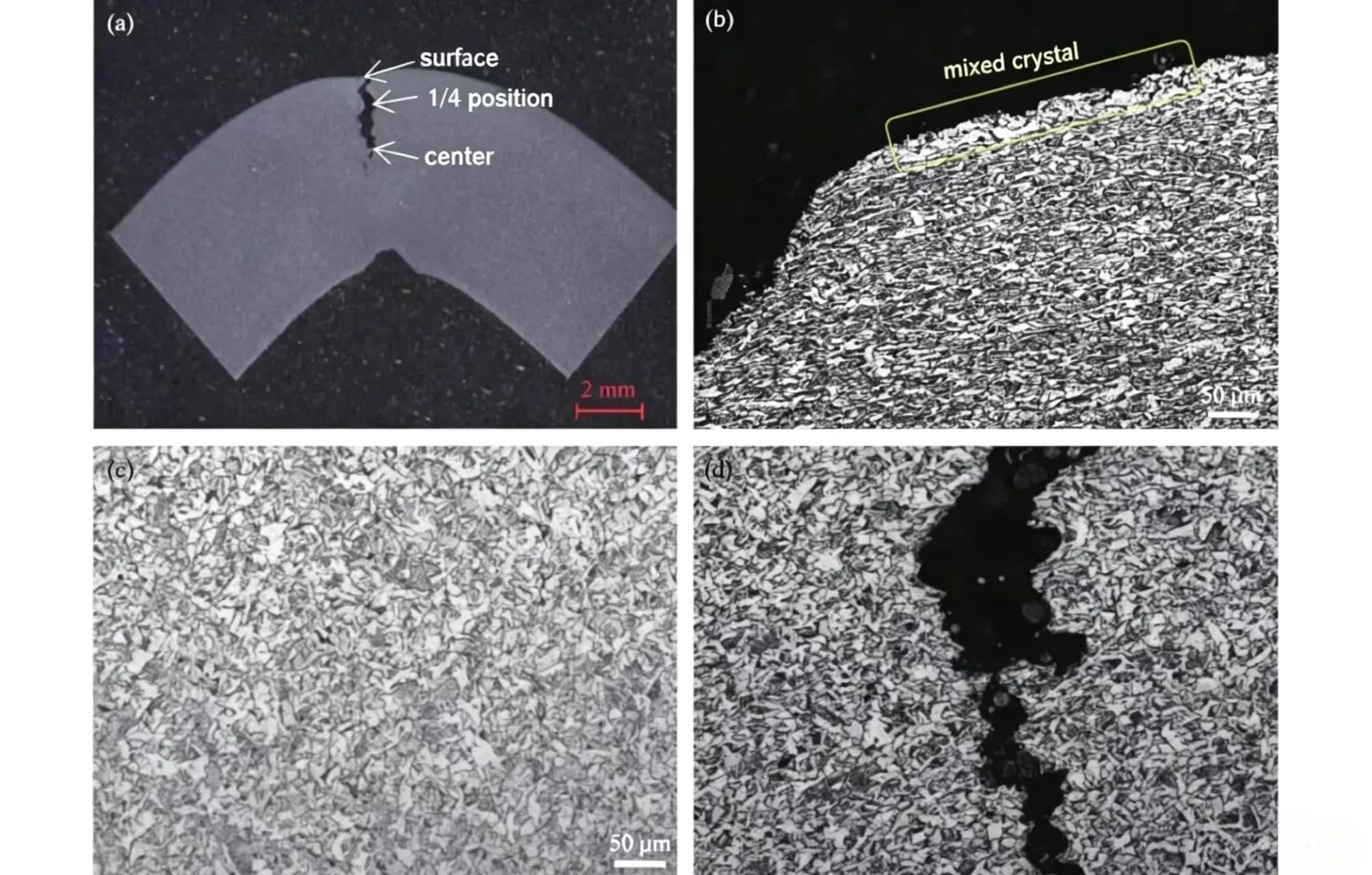

سانہے کے انجینئروں نے پایا کہ سطح کی ڈیکاربرائزیشن اور مخلوط اناج کی ساخت میں دراڑیں شروع نہیں ہوتیں بلکہ موجودہ دراڑیں بہت تیزی سے پھیلتی ہیں۔ کچی پٹی کا مائیکرو اسٹرکچر تمام ٹیسٹ کے ٹکڑوں میں یکساں رہتا ہے: بینائٹ کا مواد سطح سے کور تک گرتا ہے جب کہ فیرائٹ کا مواد بڑھتا ہے، اور پٹی کی سطح پر تھوڑی مقدار میں ایککولر فیرائٹ ظاہر ہوتا ہے۔

حل

1. سٹیمپنگ اور موڑنے سے پہلے پٹی کے کناروں پر گڑھوں کو پیس لیں۔ یہ کھردری کٹنگ کی وجہ سے چھوٹے کنارے کے مائکرو کریکس کو ہٹاتا ہے اور موڑنے والے کریکنگ کو بہت کم کرتا ہے۔

2. کسٹمر سے ان کی سخت موڑنے کی ضروریات کے بارے میں بات کریں۔ ہم یا تو کم پیداواری طاقت کے ساتھ متبادل سٹیل گریڈ تجویز کر سکتے ہیں، یا ٹارگٹ ٹینسائل پرفارمنس ویلیوز کو ایڈجسٹ کر کے ان کے آرڈر کے لیے Q235B پٹی کو اپنی مرضی کے مطابق بنا سکتے ہیں۔ اپنی مرضی کے مطابق نرم مکینیکل خصوصیات ان کی مہر لگانے کے عمل کو فٹ کر دیں گی اور موڑنے والی شگافوں کو ظاہر ہونے سے روکیں گی۔
