اچار اور تیل والی اسٹیل پلیٹ

اچار والی پلیٹ، جس کا پورا نام ہاٹ رولڈ اچار اور تیل والی چادریں اور کوائل ہے، ایک قسم کی اسٹیل کی مصنوعات ہے جو پریمیم ہاٹ رولڈ پتلی کوائل سے تیار کی جاتی ہے۔ سطح کی چکی کے پیمانے کو اتارنے کے لیے خام مال ایک مکمل اچار کی لائن سے گزرتا ہے، جس کے بعد کنارے تراشنا، فنشنگ اور دیگر تکمیلی طریقہ کار ہوتا ہے۔

عام ہاٹ رولڈ اسٹیل کے مقابلے میں، یہ سطح کی بہتر حالت، سخت جہتی رواداری اور سٹیمپنگ کی اعلی کارکردگی کا حامل ہے۔ دریں اثنا، اچار اور تیل والی سٹیل پلیٹ کولڈ رولڈ سٹیل شیٹ سے بہت کم قیمت پر آتی ہے۔ اس وجہ سے، یہ ایک مثالی لاگت کی بچت کے متبادل کے طور پر پہچانا جاتا ہے جو "کولڈ رولڈ اسٹیل کو گرم رولڈ مواد سے بدل دیتا ہے"۔

اچار اور تیل والی اسٹیل پلیٹ نے آٹوموبائل مینوفیکچرنگ، مشینری کی پیداوار، گھریلو آلات کی تیاری، ہلکی صنعت اور ہارڈ ویئر کے شعبوں میں وسیع ایپلی کیشنز پائی ہیں۔ PO اسٹیل پلیٹ آٹو چیسس پارٹس، وہیل ہب، کمپریسر ہاؤسنگ اور دیگر اہم اجزاء کی تیاری میں خاص طور پر اہم استعمال کی حامل ہے۔

ہمارے اچار کے عمل میں اہم کنٹرول پوائنٹس

کنارے تراشنے کی درستگی: ہم کام سے سخت کناروں کو ختم کرنے کے لیے ±0.5 ملی میٹر کی سلٹ چوڑائی برداشت کے ساتھ سائیڈ ٹرمنگ کا اطلاق کرتے ہیں۔ یہ وہیل ہبس کی گہری ڈرائنگ کے دوران کنارے کے کریکنگ کو روکتا ہے - اگر بغیر تراشے ہوئے HRC کا استعمال کیا جائے تو یہ ایک عام ناکامی ہے۔

تیل کا وزن کنٹرول: اچار لگانے کے بعد، ہم 1.0-2.0 g/m² (دونوں طرف) پر زنگ مخالف تیل لگاتے ہیں۔ روبوٹک ویلڈنگ کا استعمال کرنے والے صارفین کے لیے، ہم ویلڈ اسپٹر اور پوروسیٹی سے بچنے کے لیے درخواست پر اسے 0.5-0.8 g/m² میں ایڈجسٹ کر سکتے ہیں—یہ ایک مخصوص درد ہے جسے ہم نے آٹوموٹیو ٹائر-1 سپلائرز کے لیے حل کیا ہے۔

سطح کی کھردری (Ra): معیاری HRPO کے برعکس جو ~Ra 1.5-2.5μm پیش کرتا ہے، ہم Ra ≤ 1.2μm پر ایک عمدہ قسم کی پیش کش کرتے ہیں جن میں انٹرمیڈیٹ سینڈنگ کے بغیر براہ راست پینٹنگ کی ضرورت ہوتی ہے۔

اچار والی اسٹیل شیٹ اور کولڈ رولڈ اسٹیل شیٹ کے درمیان موازنہ

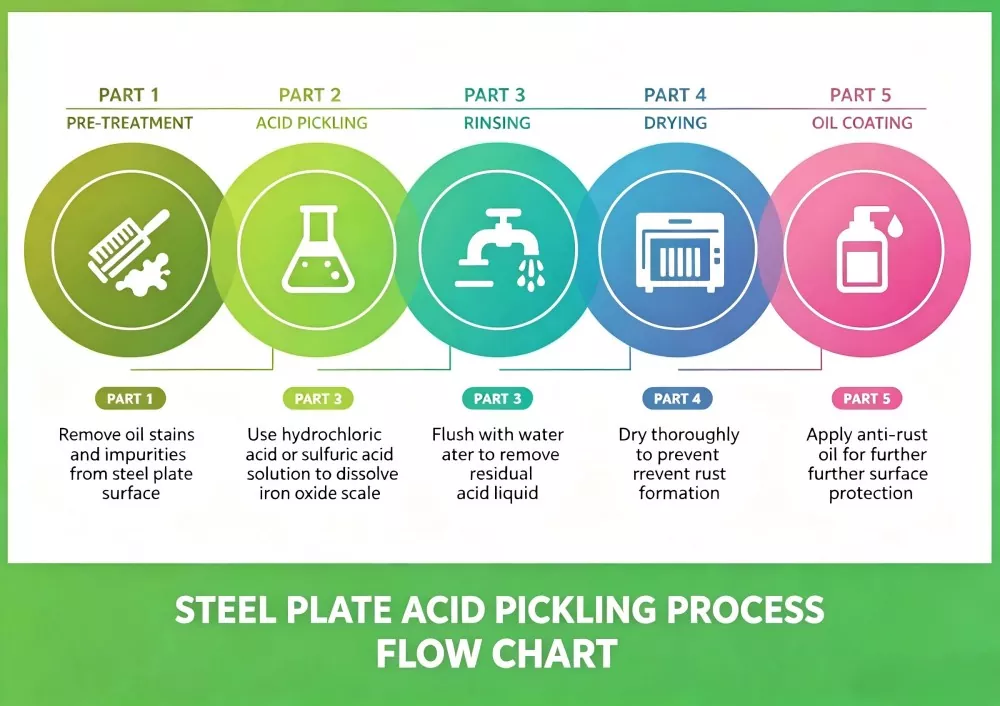

اسٹیل اچار کا اصول

اچار تیزاب کی کیمیائی تحلیل کرنے کی طاقت پر انحصار کرتا ہے۔

ہماری صنعتی مسلسل اچار لگانے والی لائنوں میں، ہم بنیادی طور پر 18-22 فیصد ارتکاز میں ہائی ارتکاز ہائیڈروکلورک ایسڈ (HCl) کا استعمال کرتے ہیں، جو کہ ایک ملکیتی سنکنرن روکنے والے کے ساتھ ہے۔ یہ مخصوص فارمولیشن مؤثر طریقے سے میگنیٹائٹ (Fe₃O₄) پیمانے کو ہٹاتی ہے جبکہ سٹیل کے سبسٹریٹ پر ہائیڈروجن سے پیدا ہونے والے چھالوں کو روکتی ہے- ایک اہم کنٹرول پوائنٹ جو پیشہ ورانہ اچار کو عام پروسیسرز سے ممتاز کرتا ہے۔

یہ تیزاب اچار اور تیل والی اسٹیل پلیٹ پر سطح کو ڈھانپنے والے آکسائیڈز اور آلودگیوں کے ساتھ کیمیائی رد عمل کو متحرک کرتے ہیں، ایسے مادوں کو تحلیل کرتے ہیں اور انہیں سٹیل کی بنیاد سے اتار دیتے ہیں۔

پیکلڈ اسٹیل شیٹ ایپلی کیشنز، کامن گریڈز اور تفصیلات کا حوالہ

کولڈ رولڈ اسٹیل کے لیے ایچ آر پی او کو کب تبدیل کیا جائے؟

اصلی کیس کا حوالہ 1

جرمن زرعی مشینری OEM کے لیے لاگت کم کرنے کا منصوبہ

چیلنج: کلائنٹ ہارویسٹر کیبن بریکٹ کے لیے 2.0mm CR4 کولڈ رولڈ اسٹیل استعمال کر رہا تھا، جس میں مواد کی لاگت کل حصے کی لاگت کا 34% ہے۔ انہیں اپنی موجودہ سٹیمپنگ ڈیز کو دوبارہ ٹول کیے بغیر متبادل کی ضرورت تھی۔

ہماری مداخلت: ان کی ڈرائنگ کا تجزیہ کرنے کے بعد (موڑنے کا رداس R=6mm، موٹائی رواداری ±0.08mm)، ہم نے 2.0mm SPHC-PO کے ساتھ متبادل کرنے کی سفارش کی۔ ہم نے تیل لگانے کے وزن کو 0.6 g/m² میں ایڈجسٹ کیا تاکہ اس بات کو یقینی بنایا جا سکے کہ ان کی روبوٹک ویلڈنگ لائن (Fronius برانڈ) میں زیرو پورسٹی مسائل ہیں۔

نتیجہ: 22% مادی لاگت کی بچت (€0.85 فی بریکٹ × 180,000 pcs/سال = €153,000 سالانہ بچت)۔ پاؤڈر کوٹنگ کے بعد صفر کی تقسیم یا سطح کے نقائص (20 منٹ کے لیے 200 ° C پر علاج)۔ کلائنٹ نے اب اس متبادل کو 3 اضافی پارٹ نمبروں میں شامل کر دیا ہے۔

درخواست کے منظرنامے اور میٹریل گریڈ کے انتخاب کی سفارشات

اچار اور تیل والی پلیٹ کے فوائد

بہترین جہتی درستگی: ±0.05 ملی میٹر موٹائی رواداری (سائٹ پر موجود الٹراسونک موٹائی گیج کے ذریعے تصدیق شدہ، ہر کنڈلی سے منسلک معائنہ رپورٹ)

زبردست مکینیکل خصوصیات: پیداوار کی طاقت 235-345 MPa، لمبائی ≥ 38% (فی JIS Z 2241 ٹینسائل ٹیسٹ، ہر حرارتی نمبر سے لیا گیا نمونہ)

نمایاں کام کی اہلیت: 2.2 کے تناسب تک کامیاب گہری ڈرائنگ (بڑے پیمانے پر پیداوار سے پہلے ہماری ان ہاؤس پریس لیب میں تصدیق شدہ)

کوالٹی اشورینس اور سپلائی چین ٹریس ایبلٹی

مل ماخذ: ہمارے کنڈلیوں کی ابتدا Baosteel، Shougang، اور HBIS سے ہوتی ہے (مکمل مل ٹیسٹ سرٹیفکیٹ EN 10204 Type 3.1 کے ساتھ)۔

تیسری پارٹی کا معائنہ: SGS/BV معائنہ لوڈنگ پورٹ پر قبول کیا گیا۔ ہم درخواست پر عمل میں اچار کے غسل کے ارتکاز لاگس فراہم کرتے ہیں۔

اینٹی رسٹ وارنٹی: انڈور اسٹوریج (RH <60%، temp 15-25°C) کے تحت، ہم 6 ماہ تک کوئی سرخ زنگ نہیں لگنے کی ضمانت دیتے ہیں (ہمارے VCI آئلنگ آپشن کے ذریعے معیاری 3 ماہ سے بڑھا ہوا)۔

اکثر پوچھے گئے سوالات

Q1: اچار اور تیل والی اسٹیل پلیٹ اور کولڈ رولڈ اسٹیل شیٹ میں کیا فرق ہے؟

A1: PO (Pickled & Oiled) اسٹیل پلیٹ کم قیمت کے ساتھ، اچار کے علاج کے ساتھ گرم رولڈ اسٹیل پر مبنی ہے۔ کولڈ رولڈ اسٹیل میں انتہائی ہموار سطح اور پتلی موٹائی 0.3 ملی میٹر تک ہوتی ہے جو اعلیٰ درستگی والے حصوں کے لیے ہوتی ہے۔ PO پلیٹ درمیانے درجے کے ساختی ٹکڑوں پر فٹ بیٹھتی ہے، جبکہ کولڈ رولڈ شیٹ سخت رواداری کے تقاضوں کے ساتھ اعلیٰ معیاری ظاہری اجزاء کو نشانہ بناتی ہے۔

Q2: کیا PO سٹیل پلیٹ کو بیرونی مصنوعات کے لیے براہ راست استعمال کیا جا سکتا ہے؟

A2: نہیں، سطح پر موجود زنگ مخالف تیل اسٹوریج اور پروسیسنگ کے دوران صرف مختصر مدت کے لیے عارضی تحفظ فراہم کرتا ہے۔ طویل مدتی بیرونی نمائش کے لیے، آپ کو بعد میں سطح کے علاج کی ضرورت ہوتی ہے جیسے کہ پینٹنگ، گیلوینائزنگ یا پاؤڈر کوٹنگ تاکہ اینٹی سنکنرن کی صلاحیت کو بڑھایا جا سکے۔

Q3: آپ پی او اسٹیل پلیٹ کے لئے کیا موٹائی کی حد پیش کر سکتے ہیں؟

A3: ہماری معیاری موٹائی کی حد 1.0mm سے 6.0mm، مرضی کے مطابق چوڑائی 800mm سے 2000mm تک اور لمبائی 1000mm سے 6000mm تک کلائنٹس کی ڈرائنگ ڈیمانڈ کے مطابق ہے۔

Q4: عام اسٹوریج کے تحت PO سٹیل کب تک زنگ سے پاک رہ سکتا ہے؟

A4: مرطوب ہوا یا کیمیائی گیس کے بغیر خشک انڈور گودام میں ذخیرہ کیا جاتا ہے، زنگ مخالف تیل 3-6 ماہ تک سٹیل کی سطح کی حفاظت کر سکتا ہے۔ قبل از وقت آکسیکرن کو روکنے کے لیے کھلی فضا میں اسٹیکنگ سے گریز کریں۔
